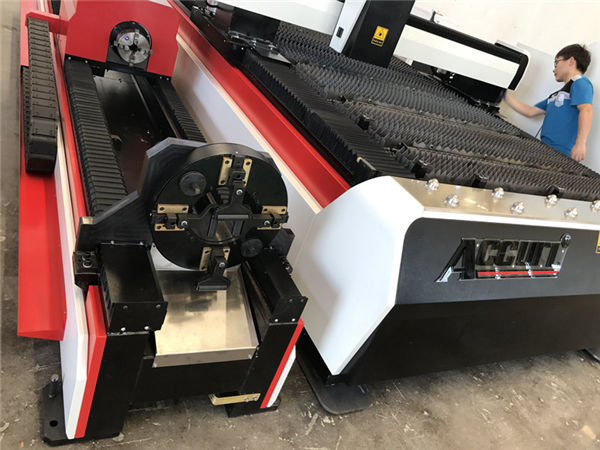

ss rør 3d laser skæremaskine / 3 akset fiberpladeskærer

ss rør 3d laser skæremaskine / 3 akset fiberpladeskærer

Produktdetaljer


Certificering: CE
Betalings- og forsendelsesbetingelser:
Minimum ordremængde: 1 sæt
Pris: Forhandles
Emballeringsdetaljer: 1 * 20GP beholder
Leveringstid: 30 dage
Betalingsbetingelser: L / C, D / A, T / T, D / P, Western Union, L / C
Forsyningsevne: 50 sæt pr. Måned

Detaljeret produktbeskrivelse


Ansøgning::Alt metalmaterialeSkære tykkelse:SS op til 10 mm, MS op til 22 cm
Lasertype ::FiberCNC Or Not ::Ja
Køletilstand ::VandkølingKontrol software ::Cypcut
Understøttet grafisk format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTOprindelsessted::Kina
Model nummer::TY-3015DGLeveret service efter salg ::Ingeniører til rådighed for servicemaskiner i udlandet
Gentag nøjagtighed ::+ -0.03mmDriftstemperatur::0 ° C-45 ° C
Arbejdsfugtighed ::5%-95%Rør skæreområde:20-130mmx3000mm
Spænding::AC380V ± 10% 50 HZ (60 HZ)Skæreområde:3000 * 1500mm standard, større kan tilpasses

Maskinkroppe


1. Taiyis maskinkroppe med 8mm stålkonstruktion, 600 ℃ varmebehandling, præcis svejsning, for at sikre 20 års brug uden deformation.

2. Skaller med magnesiumlegeringstøbning, stærk stabilitet uden deformation, hurtig bevægelse.

3. Høj effektivitet regulering af rygningssystem på begge sider af maskinkroppen, stærkt segmenteret støv og rygning, det vil reducere arbejdsskadene.

4. Importeret præcisionsflangeapparat og servomotor, hurtig kørehastighed.

5. 70 klinger og 6 glidestænger på maskinsengen, med lukke knive for at reducere maskineadvarsel, glidestænger, der arbejder med cylindre for nemt at uploade og downloade ark.

6. Fleksibel læssekasse kan åbnes foran og på begge sider, hvilket er overbevisende for maskinens arbejdsforhold.

Fordel ved fiberlaserskæremaskine


1. Sammenlign med traditionel laser, fiberlaser er mere miljøbeskyttelse:
2. Meget lavere strømforbrug: fiberlasers fotoelektriske konverteringseffektivitet 15 gange højere end traditionel laser.
3. Højere laserpladskvalitet: enkeltmodulslaser
4. Lavere forbrug: Elektrisk forbrug er under 7KW i timen.



Omkostningsanalyse pr. Time
Ingen.VareSkæring af SS (1 mm)Skærestål (5mm)Bemærkning
1Elektrisk1.4USD / time1.4USD / time1. Hvis vi bruger luft til skæring, koster = elektrisk ladning af luftkompressor + elektrisk af maskine + forbrug af dele
2. De omkostninger, vi tæller baseret på de lokale afgifter i Dongguan, er der en vis uoverensstemmelse for forskellige lande.
3.For skæring af forskellige tykkelser er der forskellige gus-forbrug
2Gas (N2 / O2)2USD / time1.4USD / time
3Beskyttelseslinse, dyse0.06USD / time0.07USD / time
Udgifter i alt3.46USD / time2.87USD / time

Specifikation


ModelTY-3015DG
Laser kilde mediumFiber
Skæreområde (L * W)3000 mm × 1500 mm
Z akselslag250 mm
Maks. positioneringshastighed120 m / min
X, Y aksel Maks. fremskynde hastighed1.0G
KøleformVandkøling
Laserbølgelængde1070nm


Laserkildens udgangsstyrke



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valgfri)

Min. skære kløften≤ 0,1 mm
Positioneringsnøjagtighed af X, Y og Z aksler± 0,03 mm
Gentagen positionsnøjagtighed af X-, Y- og Z-aksler± 0,01 mm
Tykkelse af skæremateriale (i henhold til materiale)0,2 - 25 mm
DrivermodelImporteret servomotor
Strømbehov380V, 50/60 Hz
Arbejdstemperatur0-45 ℃
Kontinuerlig arbejdstid24 timer
Maskinens vægtCirka 12000 kg
Total beskyttelsesniveau for strømforsyningIP54

Detaljerede billeder






Navn:Maskinhus og tilbehør

a.600 ℃ varmebehandling, 24 timers køling i ovnen, nøjagtig CO2-beskyttelses svejsning, for at sikre 20 års brug uden deformation.
b.Synkron X / Y / Z akser: Z-aksen kan køre 150 mm, velegnet til at skære mange forskellige metalplader.
c. Høj kvalitet garanterer dens holdbarhed og lettere vedligeholdelse.

Navn:AC servomotor & driver

Den importerede servomotor (Y-aksen, der drives af to servomotorer) sammen med den sofistikerede planetreducer sikrer et stabilt, præcist og pålideligt drev.





Navn:Linievejledninger til præcision

Avanceret skæresystem, laserkraft og servobevægelse passer perfekt til hinanden, importeret gear med høj præcision og rackdrev, udskifteligt dobbelt arbejdsbord for at sikre højere bearbejdningshastighed og nøjagtighed ..

Navn:Skærehoved



Det kontaktløse skærehoved har funktionen automatisk højdeovervågning og antikollision, hvilket i høj grad forbedrer skærehastighed, glathed og skærenøjagtighed under den samme udgangseffekt. Kort sagt kan skæreeffektiviteten øges.





Navn:Laser kilde

hurtig hastighed, høj præcisionsskærelinje og glat skærkant

Udskæring af prøver


Uddannelse


Efter underskrivelsen af kontrakten kan din virksomhed arrangere teknolog, der kommer til vores fabrik for at lære grundlæggende viden om udstyr og driftsmæssigt nødvendigt, tilstrækkelig træningstid omkring 1-3 dage, træningsindholdet er som følger:
a) Almindelig træningssoftwaretræning;
b) Maskiner til og fra træningsprocedurer;
c) Betjeningen af kontrolpanel og softwareparametre, indstilling af parametreområdet;
d) Grundlæggende rengøring og vedligeholdelse af maskinen;
e) Almindelig fejlfinding af hardware;
f) Forsigtighed ved drift,

Garanti for SS-rør og ark laser skæremaskine


a) .1 År for hele maskinen (menneskeskabte skader forhandles.).
b). Laserkilde 2 års garanti
c). Livslang vedligeholdelse og levering af reservedele
d) Gratis træning for driftspersonale. (ingeniør kan rejse til udlandet forhandles.)
