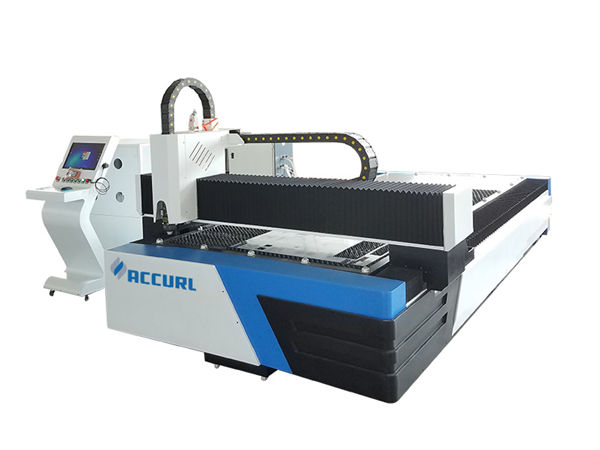

ipg / raycus cnc fiber laser skæremaskine laserpladeskærer

ipg / raycus cnc fiber laser skæremaskine laserpladeskærer

Produktdetaljer


Certificering: CE
Betalings- og forsendelsesbetingelser:
Minimum ordremængde: 1 sæt
Pris: Forhandles
Emballeringsdetaljer: 1 * 20GP beholder
Leveringstid: 30 dage
Betalingsbetingelser: L / C, D / A, T / T, D / P, Western Union

Detaljeret produktbeskrivelse


Ansøgning:Alt metalmaterialeSkære tykkelse:SS op til 10 mm, MS op til 22 cm
Lasertype:FiberCNC eller ikke:Ja
Køletilstand:VandkølingKontrol software:Cypcut
Understøttet grafisk format:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTOprindelsessted:Kina
Model nummer::TY-3015JBEftersalgsservice leveret:Ingeniører til rådighed for servicemaskiner i udlandet
Gentag nøjagtighed ::+ -0.03mmDriftstemperatur::0 ° C-45 ° C
Arbejdsfugtighed ::5%-95%Laserkilde:Kinesisk eller importeret
Spænding::AC380V ± 10% 50 HZ (60 HZ)Skæreområde:3000 * 1500mm standard, større kan tilpasses

Maskinkroppe


1. Taiyis maskinkroppe med 8mm stålkonstruktion, 600 ℃ varmebehandling, præcis svejsning, for at sikre 20 års brug uden deformation.
2. Skaller med magnesiumlegeringstøbning, stærk stabilitet uden deformation, hurtig bevægelse.
3. Høj effektivitet regulering af rygningssystem på begge sider af maskinkroppen, stærkt segmenteret støv og rygning, det vil reducere skader på arbejdstageren.
4. Importeret præcisionsflangeapparat og servomotor, hurtig kørehastighed.
5. 70 klinger og 6 glidestænger på maskinsengen, med lukke knive for at reducere maskineadvarsel, glidestænger, der arbejder med cylindre for nemt at uploade og downloade ark.
6. Fleksibel læssekasse kan åbnes foran og på begge sider, hvilket er overbevisende for maskinens arbejdsforhold.

Specifikation


LaserkildeIPG / Raycus / Nlight
Maskinkroppebygning struktur
ArbejdsrejseHøj præcision kugle skrue numerisk kontrolbord med foderenhed
Maks. Kørehastighed80m / min
X / Y-præcision0,03 mm / m
Strømforsyning380V 50Hz / 60Hz
X / Y gentagen placeringspræcision± 0,03 mm
Kørstemperatur0 ° C-45 ° C
Maks acceleration1.0G
Maskinens bruttoeffekt<16KVA
Anvendte materialerTyndt stål, rustfrit stål og andre former for metalplader
Skæreområde3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Totalvægt4500KGS

Skæringsreferencetabel


LaserkraftMaks skæringstykkelse
Kulstål (mm)Rustfrit stål (mm)Aluminium (mm)Messing

(Mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Over parameter kun til reference

Detaljerede billeder


Navn:Maskinhus og tilbehøra.600 ℃ varmebehandling, 24 timers køling i ovnen, nøjagtig CO2-beskyttelses svejsning, for at sikre 20 års brug uden deformation.
b.Synkron X / Y / Z akser: Z-aksen kan køre 150 mm, velegnet til at skære mange forskellige metalplader.
c. Høj kvalitet garanterer dens holdbarhed og lettere vedligeholdelse.
Navn:AC-servomotor & driver Den importerede servomotor (Y-akse drevet af to servomotorer) sammen med den sofistikerede planetreducer sikrer et stabilt, præcist og pålideligt drev.
Navn:Precision Linear GuidesAvanceret skæresystem, laserkraft og servobevægelse passer perfekt til hinanden, importeret gear med højt præcision og rackdrev, udskifteligt dobbelt arbejdsbord for at sikre højere bearbejdningshastighed og nøjagtighed ..
Navn:Skærehoved Det kontaktløse skærehoved har funktionen automatisk højdesporing og antikollision, hvilket i høj grad forbedrer skærehastighed, glathed og skærenøjagtighed under den samme udgangseffekt. Kort sagt kan skæreeffektiviteten øges.
Navn:Laserhurtig hastighed, skærelinie med høj præcision og glat forkant

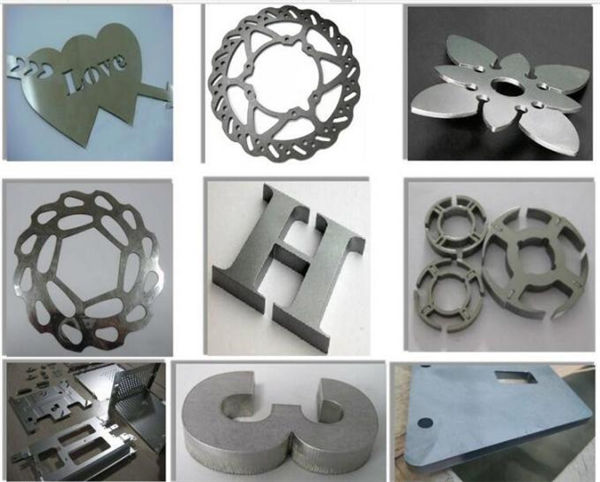

Udskæring af prøver


Uddannelse


Efter underskrivelsen af kontrakten kan din virksomhed arrangere teknolog, der kommer til vores fabrik for at lære grundlæggende viden om udstyr og driftsmæssigt nødvendigt, tilstrækkelig træningstid omkring 1-3 dage, træningsindholdet er som følger:
a) Almindelig træningssoftwaretræning;
b) Maskiner til og fra træningsprocedurer;
c) Betjeningen af kontrolpanel og softwareparametre, indstilling af parametreområdet;
d) Grundlæggende rengøring og vedligeholdelse af maskinen;
e) Almindelig fejlfinding af hardware;
f) Forsigtig drift

Garanti


a) .1 År for hele maskinen (menneskeskabte skader forhandles.).
b). Laserkilde 2 års garanti
c). Livslang vedligeholdelse og levering af reservedele
d) Gratis træning for driftspersonale. (ingeniør kan rejse til udlandet forhandles.)
