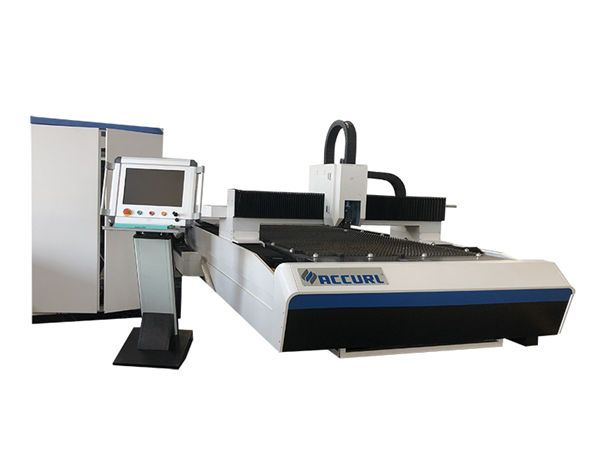

fiberlaserskæremaskine til rør og ark

fiberlaserskæremaskine til rør og ark

Produktdetaljer


Certificering: CE
Betalings- og forsendelsesbetingelser:
Minimum ordremængde: 1 sæt
Pris: Forhandles
Emballeringsdetaljer: 1 * 20GP beholder
Leveringstid: 30 dage
Betalingsbetingelser: L / C, D / A, T / T, D / P, Western Union, L / C
Forsyningsevne: 50 sæt pr. Måned

Detaljeret produktbeskrivelse


Ansøgning::Alt metalmaterialeSkære tykkelse:SS op til 10 mm, MS op til 22 cm
Lasertype ::FiberCNC Or Not ::Ja
Køletilstand ::VandkølingKontrol software ::Cypcut
Understøttet grafisk format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTOprindelsessted::Kina
Model nummer::TY-3015DGLeveret service efter salg ::Ingeniører til rådighed for servicemaskiner i udlandet
Gentag nøjagtighed ::+ -0.03mmDriftstemperatur::0 ° C-45 ° C
Arbejdsfugtighed ::5%-95%Laserkilde:Kinesisk eller importeret
Spænding::AC380V ± 10% 50 HZ (60 HZ)Skæreområde:3000 * 1500mm standard, større kan tilpasses

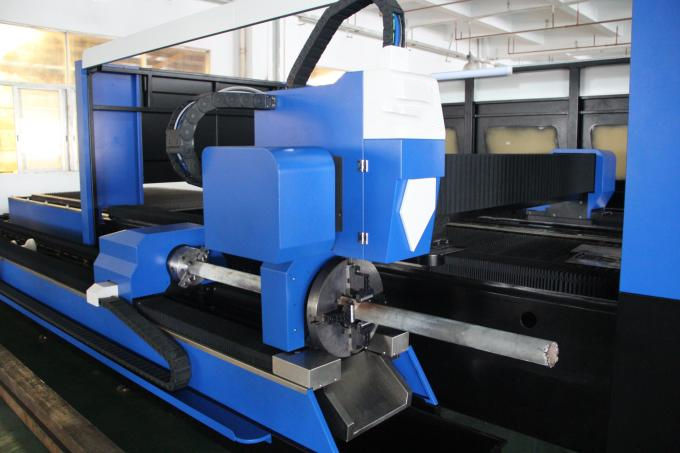

Fiberlaserskæremaskine til rør og plader

Maskinkroppe


1. Vores maskinhus med 8mm stålkonstruktion, 600 600 varmebehandling, præcis svejsning, for at sikre 20 års brug uden deformation.
2. Skaller med magnesiumlegeringstøbning, stærk stabilitet uden deformation, hurtig bevægelse.

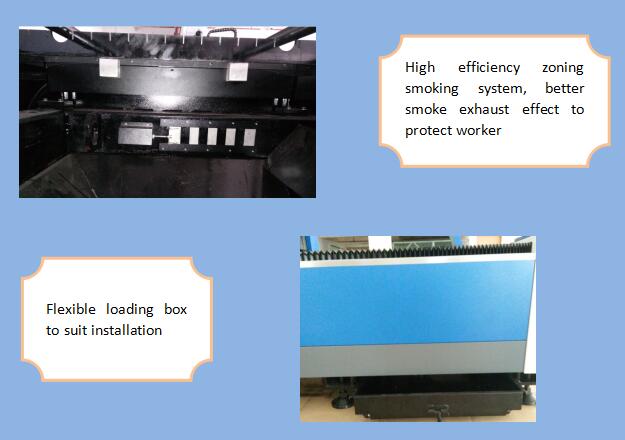

3. Høj effektivitet regulering af rygningssystem på begge sider af maskinkroppen, stærkt segmenteret støv og rygning, det vil reducere skader på arbejdstageren.
4. Importeret præcisionsflangeapparat og servomotor, hurtig kørehastighed.
5. 70 klinger og 6 glidestænger på maskinsengen, med lukke knive for at reducere maskineadvarsel, glidestænger, der arbejder med cylindre for nemt at uploade og downloade ark.
6. Fleksibel læssekasse kan åbnes foran og på begge sider, hvilket er overbevisende for maskinens arbejdsforhold.

Specifikation


LaserkildeIPG / Raycus / Nlight
Maskinkroppebygning struktur
ArbejdsrejseHøj præcision kugle skrue numerisk kontrolbord med foderenhed
Maks. Kørehastighed80 m / min-90G / min
X / Y-præcision0,03 mm / m
Strømforsyning380V 50Hz / 60Hz
X / Y gentagen placeringspræcision± 0,03 mm
Kørstemperatur0 ° C-45 ° C
Maks acceleration1.0G
Maskinens bruttoeffekt<16KVA
Anvendte materialerTyndt stål, rustfrit stål og andre former for metalplader
Skæreområde3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Totalvægt4600KGS

Detaljerede billeder






Navn:Maskinhus og tilbehør

a.600 ℃ varmebehandling, 24 timers køling i ovnen, nøjagtig CO2-beskyttelses svejsning, for at sikre 20 års brug uden deformation.
b.Synkron X / Y / Z akser: Z-aksen kan køre 150 mm, velegnet til at skære mange forskellige metalplader.
c. Høj kvalitet garanterer dens holdbarhed og lettere vedligeholdelse.

Navn:AC servomotor & driver

Den importerede servomotor (Y-aksen, der drives af to servomotorer) sammen med den sofistikerede planetreducer sikrer et stabilt, præcist og pålideligt drev.





Navn:Linievejledninger til præcision

Avanceret skæresystem, laserkraft og servobevægelse passer perfekt til hinanden, importeret gear med høj præcision og rackdrev, udskifteligt dobbelt arbejdsbord for at sikre højere bearbejdningshastighed og nøjagtighed ..

Navn:Skærehoved



Det kontaktløse skærehoved har funktionen automatisk højdeovervågning og antikollision, hvilket i høj grad forbedrer skærehastighed, glathed og skærenøjagtighed under den samme udgangseffekt. Kort sagt kan skæreeffektiviteten øges.





Navn:Laser kilde

hurtig hastighed, høj præcisionsskærelinje og glat skærkant

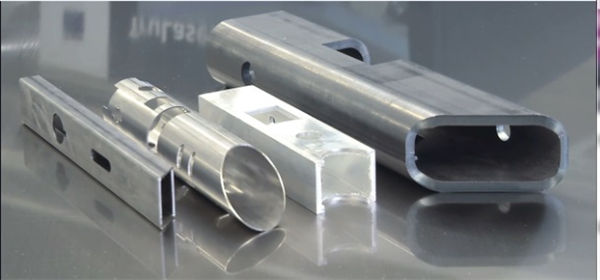

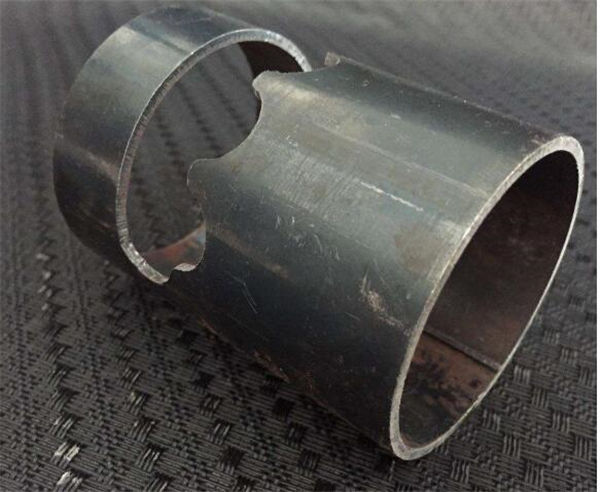

Udskæring af prøver


Prøver:

Uddannelse


Efter underskrivelsen af kontrakten kan din virksomhed arrangere teknolog, der kommer til vores fabrik for at lære grundlæggende viden om udstyr og driftsmæssigt nødvendigt, tilstrækkelig træningstid omkring 1-3 dage, træningsindholdet er som følger:
a) Almindelig træningssoftwaretræning;
b) Maskiner til og fra træningsprocedurer;
c) Betjeningen af kontrolpanel og softwareparametre, indstilling af parametreområdet;
d) Grundlæggende rengøring og vedligeholdelse af maskinen;
e) Almindelig fejlfinding af hardware;
f) Forsigtighed ved drift,

Garanti


en). 1År for hele maskinen til metalskærelaserskæremaskine (menneskeskabte skader forhandles.).
b). Laser kilde 2 års garanti
c). Livslang vedligeholdelse og levering af reservedele
d). Gratis træning for driftsstabe. (ingeniør kan rejse til udlandet forhandles.)
