fiberlasergraveringsmaskine 10 meter maskinkroppedesign

Produktdetaljer

Certificering: CE
Betalings- og forsendelsesbetingelser:
Minimum ordremængde: 1 sæt
Pris: Forhandles
Emballeringsdetaljer: 1 * 40GP beholder
Leveringstid: 30 dage
Betalingsbetingelser: L / C, D / A, T / T, D / P, Western Union

Detaljeret produktbeskrivelse

Ansøgning:	Alt metalmateriale	Skære tykkelse:	Op til 1 mm SS
Lasertype:	Importeret original fiber laser	Max skære tykkelse:	20mm / CS; 10mm / SS
Min.line bredde:	0,1 mm	Kontrol software:	Cypcut
Understøttet grafisk format:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Mærke navn:
Gentag nøjagtighed:	+/- 0,03 mm	Driftstemperatur:	0 ° C-45 ° C
Køletilstand:	Vandkøling	Laserkilde:	IPG / Nlight / Raycus / Max
Spænding:	AC380V ± 10% 50 HZ (60 HZ)	Skæreområde:	3000x1500mm

Ansøgning

Anvendes til standard rustfri stålbånd med tykkelse 0,2 til 14 mm

Produkt

Skær rund cirkel 100-800mm

Projektkonfiguration

kode	Vare
1	Bortskaffelsessystem
2	Mekanisk arm
3	Laserskæremaskine
4	Det centrale elektriske styreskab
5	Kølesystem
6	Fodermaskine

Laser maskinspecifikation

Laser kilde medium	Fiber
Skæreområde (L * W)	10000 mm × 15000 mm
Z akselslag	250 mm
Maks. positioneringshastighed	120 m / min
X, Y aksel Maks. fremskynde hastighed	1.0G
Køleform	Vandkøling
Laserbølgelængde	1070nm
Laserkildens udgangsstyrke	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valgfri)
Min. skære kløften	≤ 0,1 mm
Positioneringsnøjagtighed af X, Y og Z aksler	± 0,03 mm
Gentagen positionsnøjagtighed af X-, Y- og Z-aksler	± 0,01 mm
Tykkelse af skæremateriale (i henhold til materiale)	0,2 - 25 mm
Drivermodel	Importeret servomotor
Strømbehov	380V, 50/60 Hz
Arbejdstemperatur	0-45 ℃
Kontinuerlig arbejdstid	24 timer
Maskinens vægt	Cirka 12000 kg
Total beskyttelsesniveau for strømforsyning	IP54

Laserskæremaskinsparameter

Drejebænden er lavet af den samlede svejsestruktur, efter udglødning efter spændingsaflastning var råbearbejdning og den sekundære vibrations aldringsbehandling af metalbehandling, bedre løst spænding på grund af svejsning, hvilket således forbedrer stabiliteten af maskinværktøjet.X, Y, Z-akse vedtager den japanske servomotor, udstyret med høj præcision slibegearreduktionsreduktion og stivhedsstativ, høj præcision lineær guide, såsom effektiv transmissionsmekanisme, garanterer effektivt nøjagtigheden af transmission; Maskinen er udstyret med automatisk smøreindretning, skæreområdet har støv udmattende enhed, affaldsbil i bunden af skæreområdet, Mekanisk skærebevægelse, opretholde bue dårlig påfyldningsdrift, behøver ikke at vende tilbage til oprindelsen efter en gang at skære rejse, hvilket sparer en masse tid, skærehastigheden forbedret meget. Ved beregning kan forbedre effektiviteten på mere end 15% af opskæringen med denne forbedring.

Ved at bevæge skærebedets bevægelseskontrol med kæde drevet af servomotor, er overfladen sammensat af kobber- og aluminiumscylinderdæksel, kobberhætte kan reducere ridsepladen effektivt, reducere omkostningerne til udskiftning.

Opsamling, afvikling, retning, indføringsenhedsparametre

Kode	Ydeevne	Parameter	Bemærkning
1	spolens maksimale belastningsvægt	10T (Max)
2	Spolens bredde	200mm ~ 1300mm
3	Spolens tykkelse	0.3mm ~ 1.5mm
4	materiale rulle indre diameter	Ø460-530mm
5	materiale rulle ydre diameter	Ø1300mm (Max)
6	produktionslinje hastighed	20m / min
7	indlæsningstilstand	indlæser bil
8	Spændingsmetode	hydraulisk distension
9	bremsemetode	Pneumatisk skivebremse
10	Fodringskontrol	elektrisk induktion
11	rulle ud	frekvensstyring
12	Carrier; Materiale med kiste	automatisk
13	tryk på enheden	Automatisk
14	Flad rulle	op 11 ned 12
15	klemrulle	1 sæt
16	feeder	klemrulle
17	Feeder driver	servomotor

Klipning af prøver: (vedhæftede fotos er til reference, bedes du kontakte os for detaljerede videoer)

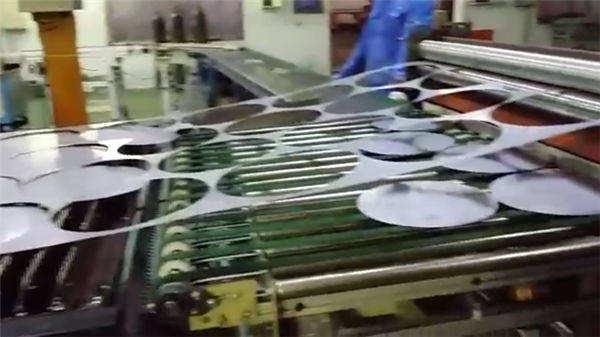

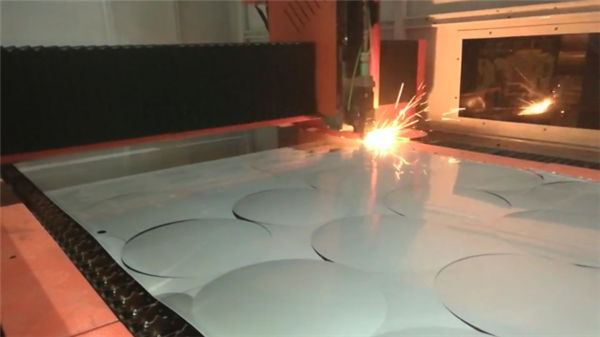

Udskæring af prøver

Pre-salg service

1. Gratis prøveskæring,
For gratis prøveskæring / test, bedes du sende os din CAD-fil, vi klipper her og laver video for at vise dig skæringen, eller send prøven til dig for at kontrollere skærekvaliteten.
2. Tilpasset maskindesign
I henhold til kundens anvendelse kan vi muligvis revidere vores maskine i overensstemmelse hermed for kundens bekvemmelighed og høje produktionseffektivitet.

Service efter salg

A. Maskinen leveres med træningsvideo og brugermanual på engelsk til installation, betjening, vedligeholdelse og fejlfinding og skal give teknisk vejledning via e-mail, fax, telefon, skype….
B. Vi tilbyder tekniker til kundens websted til installation og træning, kunden skal dække visum, billet, lokale leveomkostninger.
C. Kunden kan komme til vores fabrik for træning. Vi vil tilbyde træning i installation, betjening, maskinfejlfinding og vedligeholdelse.
Under træning i vores workshop tilbyder vi gratis træning og leveomkostninger i 7 dage, begræns 2 personer.

Garanti

a) .1 År for hele maskinen (menneskeskabte skader forhandles.).
b). Laserkilde 2 års garanti
c). Livslang vedligeholdelse og levering af reservedele
d) Gratis træning for driftspersonale. (ingeniør kan rejse til udlandet forhandles.)

Ofte stillede spørgsmål

Q1: Hvordan kan jeg få den bedste maskine til mig?
Du kan fortælle os dit arbejdsmateriale, detaljer arbejde efter billede eller vedio, så vi kan bedømme, om vores maskine kan imødekomme dit behov eller ej. Så kan vi give dig den bedste model afhænger af vores erfaring.

Spørgsmål 2: Dette er første gang, jeg bruger denne type maskine, er det let at betjene?
Vi vil sende dig manual og guide vedio på engelsk, det kan lære dig, hvordan du betjener maskinen. Hvis du stadig ikke kan lære at bruge det, kan vi hjælpe dig ved at "Teamviewer" online hjælpesoftware. Eller vi kan tale via telefon, e-mail eller andre kontaktmåder.

Spørgsmål 3: Hvis maskinen har et problem i mit sted, hvordan kunne jeg gøre det?
Vi kan sende gratis dele til dig i garantiperioden, hvis maskiner har problemer under "normal brug".

Q4: Arrangerer du forsendelse til maskinerne?
Ja, kære kunder, for FOB eller CIF pris, vil vi arrangere forsendelse til dig. For EXW-pris skal kunderne arrangere forsendelse af sig selv eller deres agenter.
