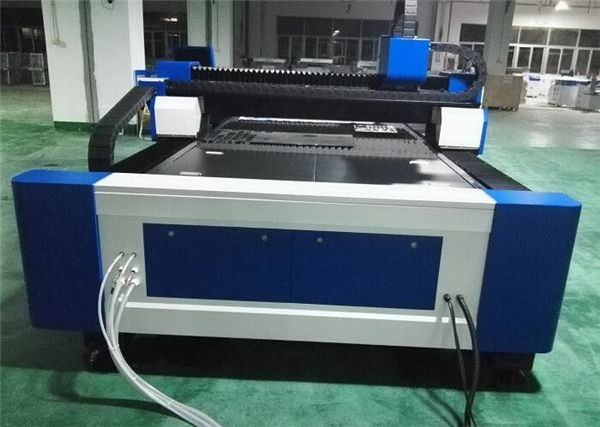

steel fiber laser cutting machine 60m/min

Produktdetaljer

Certificering: CE
Betalings- og forsendelsesbetingelser:
Minimum ordremængde: 1 sæt
Pris: Forhandles
Emballeringsdetaljer: 1 * 20GP beholder
Leveringstid: 30 dage
Betalingsbetingelser: L / C, D / A, T / T, D / P, Western Union

Detaljeret produktbeskrivelse

Ansøgning::	Alt metalmateriale	Skære tykkelse:	SS op til 12 mm, MS op til 22 cm
Lasertype ::	Importeret original fiber laser	Produktnavn:	Steel Fiber Laser Cutting Machine 60m/Min
Min.line bredde:	0,1 mm	Kontrol software ::	Cypcut
Understøttet grafisk format ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Mærke navn::	TAIYI LASER
Gentag nøjagtighed ::	+/- 0,03 mm	Driftstemperatur::	0 ° C-45 ° C
Køletilstand:	Vandkøling	Laserkilde:	IPG / Nlight / Raycus / Max
Spænding::	AC380V ± 10% 50 HZ (60 HZ)	Skæreområde:	3000x1500mm,4000*2000mm Customized

Fordel ved fiberlasermaskine

1) Fremragende strålekvalitet: Mindre fokusdiameter og høj arbejdseffektivitet, høj kvalitet.
2) Høj skærehastighed: Skærehastighed er mere end 60 m / min
3) Stabil kørsel: Vedtagelse af verdens bedste importfiberlasere, stabil ydelse, nøgeldele kan
nå 100.000 timer;
4) Høj effektivitet til fotoelektrisk konvertering: Sammenlign med CO2-laserskæremaskine,
fiber laser skæremaskine har tre gange fotoelektrisk konvertering effektivitet
5) Lav pris og lav vedligeholdelse: Spar energi og beskyt miljø. Fotoelektrisk konverteringsfrekvens
er op til 25-30%. Lavt elektrisk strømforbrug, det er kun ca. 20% -30% af traditionel CO2-laser
skæremaskine. Fiberlinjetransmission behøver ikke at reflektere linse, spare vedligeholdelsesomkostninger;
6) Easy operation: fiber line transmission, no adjustment of optical path;
7) Super fleksible optiske effekter: Kompakt design, let til fleksibelt produktionsbehov.

Funktion og ejendom

1.The machine enjoys a good performance with high cutting speed, high efficiency, safety and stability.
2.The laser spot enjoys good quality. And the machine distorts just slightly. Besides, the material can have a smooth and nice appearance.
3. After tempering treatment, the frame with high rigidity is of high vibration-absorbed performance. The frame with gantry structure is one-step processed in large CNC gantry machining center. With optimized structure, the machine enjoys stability and high accuracy which can be controlled within 0.01mm/m.
4. Imported servo motor, planetary reducer, and sophisticated direction drive mechanism ensure steadiness and accuracy.
5. Intuitive HMI with many practical functions is easy to operate.
6. Imported bevel gear, helical rack, linear guide rail ensure highly precise running direction.
7.Det autohøjde- og antikollisionssystem justerer automatisk det hermetiske skærehoved i den rigtige højde for at skære i en fast afstand.
8.Maskinens strømforsyning er designet med automatisk sikkerhedsbeskyttelse og har fejlalarm.

Specifikation

Laser kilde medium	Fiber
Skæreområde (L * W)	3000 mm × 15000 mm
Z akselslag	250 mm
Maks. positioneringshastighed	120 m / min
X, Y aksel Maks. fremskynde hastighed	1.0G
Køleform	Vandkøling
Laserbølgelængde	1070nm
Laserkildens udgangsstyrke	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valgfri)
Min. skære kløften	≤ 0,1 mm
Positioneringsnøjagtighed af X, Y og Z aksler	± 0,03 mm
Gentagen positionsnøjagtighed af X-, Y- og Z-aksler	± 0,01 mm
Tykkelse af skæremateriale (i henhold til materiale)	0,2 - 25 mm
Drivermodel	Importeret servomotor
Strømbehov	380V, 50/60 Hz
Arbejdstemperatur	0-45 ℃
Kontinuerlig arbejdstid	24 timer
Maskinens vægt	Cirka 12000 kg
Total beskyttelsesniveau for strømforsyning	IP54

Skærematerialer

Fiberlaser kan skære alle former for ikke-jernholdige metaller, såsom kobber, aluminium, disse høje reflekterende materialer og wolfram, kan også skære rustfrit stål, kulstofstål, manganstål, galvaniseret plade, aluminiumsplatform guldlegeringsplade og andre sjældne metaller.

Anvendelsesindustri

Fiberlaser-skæremaskine kan bruges i vid udstrækning inden for rumfart, luftfart, elektronik, elevatorer, medicinsk udstyr, køkkenelektronik, autodele, elektrisk udstyr, guldbelagte chassis, mekanisk udstyr, belysnings hardware, reklametegn, displayudstyr, alle former for metalprodukter, metalbearbejdning og andre industrier.

Detaljerede billeder

	Navn:Maskinhus og tilbehør a.600 ℃ varmebehandling, 24 timers køling i ovnen, nøjagtig CO2-beskyttelses svejsning, for at sikre 20 års brug uden deformation. b.Synkron X / Y / Z akser: Z-aksen kan køre 150 mm, velegnet til at skære mange forskellige metalplader. c. Høj kvalitet garanterer dens holdbarhed og lettere vedligeholdelse.
Navn:AC servomotor & driver Den importerede servomotor (Y-aksen, der drives af to servomotorer) sammen med den sofistikerede planetreducer sikrer et stabilt, præcist og pålideligt drev.
	Navn:Linievejledninger til præcision Avanceret skæresystem, laserkraft og servobevægelse passer perfekt til hinanden, importeret gear med høj præcision og rackdrev, udskifteligt dobbelt arbejdsbord for at sikre højere bearbejdningshastighed og nøjagtighed ..
Navn:Skærehoved Det kontaktløse skærehoved har funktionen automatisk højdeovervågning og antikollision, hvilket i høj grad forbedrer skærehastighed, glathed og skærenøjagtighed under den samme udgangseffekt. Kort sagt kan skæreeffektiviteten øges.
	Navn:Laser kilde hurtig hastighed, høj præcisionsskærelinje og glat skærkant

Navn:Maskinhus og tilbehør

a.600 ℃ varmebehandling, 24 timers køling i ovnen, nøjagtig CO2-beskyttelses svejsning, for at sikre 20 års brug uden deformation.
b.Synkron X / Y / Z akser: Z-aksen kan køre 150 mm, velegnet til at skære mange forskellige metalplader.
c. Høj kvalitet garanterer dens holdbarhed og lettere vedligeholdelse.

Navn:AC servomotor & driver

Den importerede servomotor (Y-aksen, der drives af to servomotorer) sammen med den sofistikerede planetreducer sikrer et stabilt, præcist og pålideligt drev.

Navn:Linievejledninger til præcision

Avanceret skæresystem, laserkraft og servobevægelse passer perfekt til hinanden, importeret gear med høj præcision og rackdrev, udskifteligt dobbelt arbejdsbord for at sikre højere bearbejdningshastighed og nøjagtighed ..

Navn:Skærehoved

Det kontaktløse skærehoved har funktionen automatisk højdeovervågning og antikollision, hvilket i høj grad forbedrer skærehastighed, glathed og skærenøjagtighed under den samme udgangseffekt. Kort sagt kan skæreeffektiviteten øges.

Navn:Laser kilde

hurtig hastighed, høj præcisionsskærelinje og glat skærkant

Udskæring af prøver

Uddannelse

Eftersalgsservice, fra træning til maskineinstallation (3 måder):
1. Træning af video og brugermanual på engelsk, der skal tilbydes til installation, betjening, vedligeholdelse og fejlfinding, og teknisk guide, der tilbydes via e-mail, fax, telefon / whatsapp / skype // og så videre, når du møder nogle problemer med installation, brug eller justering.
2.Din virksomhed kan arrangere teknolog, der kommer til vores fabrik for at lære grundlæggende viden om udstyr og driftsmæssige væsentlige ting, tilstrækkelig træningstid ca. 3-5 dage, træningsindholdet er som følger:
a) Almindelig træningssoftwaretræning;
b) Maskiner til og fra træningsprocedurer;
c) Betjeningen af kontrolpanel og softwareparametre, parametreintervalets indstilling
d) Grundlæggende rengøring og vedligeholdelse af maskinen;
e) Almindelig fejlfinding af hardware;
f) Forsigtig drift.
3. Dør-til-dør-instruktionstjeneste. visum, rejseudgifter og ophold koster kundens pris. Det er bedre at arrangere en oversætter til begge vores ingeniører i træningsperioden. Træningstid: 3-5 dage.

Garanti

a) .1 År for hele maskinen (menneskeskabte skader forhandles.).
b). Laserkilde 2 års garanti
c). Livslang vedligeholdelse og levering af reservedele
d) Gratis træning for driftspersonale. (ingeniør kan rejse til udlandet forhandles.)
