lille præcisionsfiberlaserskæremaskine automatisk positionering 800 watt

Produktdetaljer

Certificering: ISO9001: 2008

Betalings- og forsendelsesbetingelser:

Minimum ordremængde: 1 enhed

Pris: forhandling

Emballeringsdetaljer: Trækasse

Leveringstid: 7-15 dage

Forsyningsevne: 2000 enheder pr. Måned

Detaljeret produktbeskrivelse

Produktnavn:	Lille størrelse 5050 laser med høj præcisions-laser	Laserkraft:	300w til 800w
Arbejdsområde:	500 * 500mm	Maksimal bevægelseshastighed:	60m / min
Positioneringsnøjagtighed:	± 0,01-0,03	Powe-levering:	3 × 380V ± 10% 220V ± 10%
Pakke:	Træ kasse	Garanti:	1 år

Denne model vedtager høj præcision lineær motorisk arbejdsbænk, høj præcision, hurtig hastighed; valgfri CCD-positionering med høj præcision, automatisk kalibrering. Hele processen kontrolleret af automatisk computersoftware, softwaregrænsefladen feedback i realtid, rettidig forståelse af behandlingsstatus, ikke-kontakt behandlingsprogram, ingen mekanisk stress og deformation, enkel betjening, høj skærepræcision.

1, Praktisk ny type patentintegreret design, kan matche forskellige typer eller producenter af laserkilde, kompakt struktur pålidelig, sikker, praktisk og rimelig.
2, Brug af en optisk marmorplatform, antivibrationsramme-design, velegnet til høj hastighed bevægelse, høj stabilitet.
3, høj præcision, med fuld feedback lineær motor arbejdsbænk, hastigheden er hurtig; stort arbejdsområde visuel præcisionspositionering er valgfri, automatisk præcisionskalibrering.
4, multifunktionsintegreret kontrol, uafhængig forskning og udvikling af patentsoftware, automatisk softwarekontrol i behandling, softwaregrænsefladen realtidsfeedback, der viser alle funktioner og alle dele af behandlingsstatus; berøringsfri tilstand uden kontakt, ingen mekanisk belastning og deformation.

Konfiguration

^#	^Vare	^{Specifikation}	^Brand	^Bemærkning
¹	^Laserkilde	^800W	^Maxphotonics
²	^{lineær motor}
³	^{Optisk gitter}	^{opløsning 0,5μm}	^Spanien
⁴	^Chauffør		^servotronix
⁵	^{Z-akse Skruemodulgruppe}
⁶	^{Laser skærehoved}	^BT230
⁷	^{Lineær styreskinne præcision}		^Hiwin
⁸	^Marmor	^{18001350200}	^Shandong
⁹	^{Orgelovertræk}	^Standard
¹⁰	^{Bearbejdningsmateriale}	^Standard		^{luftfart aluminiumslegering}

Parameter

^{Arbejdsstørrelse}		^{500 × 500 (mm)}
^{Maks. Acceleration}		^{1,2 g}
^{X AXIS}	^{Maks. Bevægelseshastighed}	^{60m / min}
	^Rute	^500mm
	^{Positioneringsnøjagtighed}	^{± 0.01mm}
	^{Gentagelsesnøjagtighed}	^{± 0.004mm}
^{Y AXIS}	^{Maks. Bevægelseshastighed}	^{60m / min}
	^Rute	^500mm
	^{Positioneringsnøjagtighed}	^{± 0.01mm}
	^{Gentagelsesnøjagtighed}	^{± 0.004mm}
^{Z AXIS}	^Rute	^100mm

Arbejdsvilkår

¹	^{Arbejdstemperatur}	^{-10 ℃ ~ 45 ℃}
²	^{Relativ luftfugtighed}	^{＜ 90% ingen kondensator}
³	^Miljø	^{God ventilation, ingen vibrationer}
⁴	^{Strømforsyning}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Effektfrekvens}	^50Hz

4. Maskinforslag
4. 1 Maskinstativet vedtager marmorstruktur og US CNC laserskæresystem. Med integreret design gennem bearbejdning af portfræsemaskiner, så bevægelsen er nøjagtig. Lineært motordrivsystem, venligt interface og langsigtet stabilt arbejde.

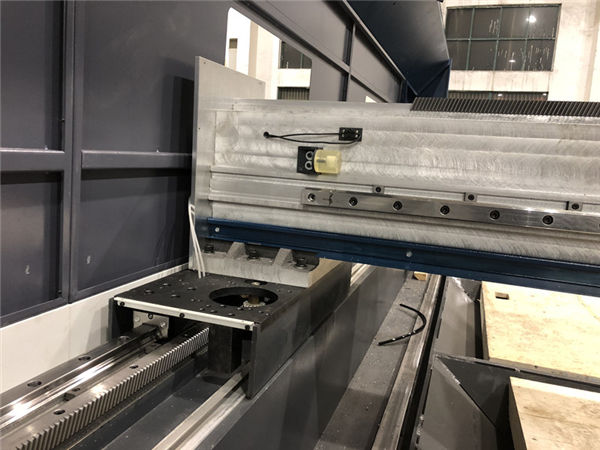

Vedtaget THK Japan præcision lineær styreskinne med høj nøjagtighed, lav slid og let at samles eller udskiftes.4. 2 laserskærehoved
BT230 (Raytools, Schweiz mærke) laserskærehoved med autofokussystem. Det kan forhindre materialeaffald i at forvrænge skæring. Beskyttelsesglas kan holde og beskytte de lave omkostninger ved de vigtige optiske dele inde i skærehovedet. Autofokussystem er velegnet til ikke-fladt metalplader. Kombineret med lasere af høj kvalitet kan BT230 bruges i vid udstrækning inden for keramik, medicinsk, halvleder og andre industrier.

^Vare	^Parameter
^kollimering	^100mm
^fokus	^125mm
^{optisk blænde}	^25mm
^{dyse (enkelt)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm}
^{linsematerialer}	^kvarts
^fiberstik	^QBH
^Hjælpetryk	^{Maks. 20 bar}
^vægt	^{~ 1,5 kg}

Kontrolsystem

Brug af professionel pc industriel computerdrift, grafisk interface, let at betjene, professionel skæringsstyringssoftware kan frit design en række grafik og tekst, realtidsbehandling, support CAD, CorelDraw og anden professionel kortlægningssoftware.
. Høj kvalitet industriel computerstyring
. Højeffektivt, let at betjene CNC-skæresystem
. Z-akse automatisk sporingsfunktion

Programmer vises

Anvendt på forskellige metalplader og -stansning og andre former for laserbehandling, såsom hardware, forbrugerelektronikkomponenter, forskellige instrumenter, metalplader forarbejdning industriel skæring; præcisionsskæring og boring til forskellige metalmaterialer.
