små præcision, små tynde metalplader med laserskæring, anti-korrosion slid

Produktdetaljer

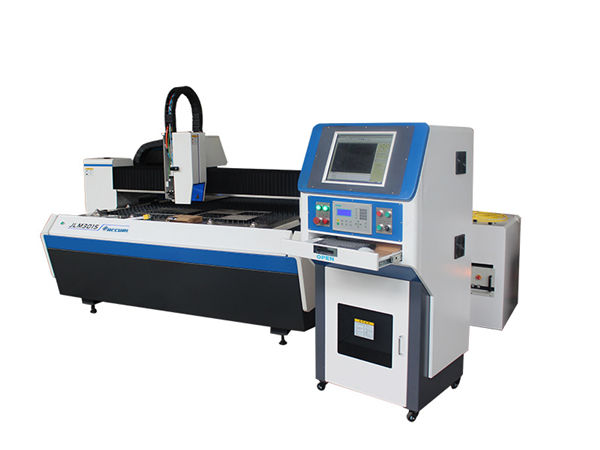

Præcisionslaserskæremaskine er designet og lavet af RISE LASER. Vedtaget med førende laserteknologi til tynd pladeanvendelse. Maskinen er kombineret med marmor og Cypcut laserskæresystem. Med integreret design, dobbelt portfrit lineært motordrivsystem, venligt interface og langtidsstabilt arbejde.

* Sikkerhedsstruktur
* Mindre besættelse, god til lille værksted.
* Let betjening
* Det førende cypcut-skæresystem, let at bruge.
* Anti-korrosion slid
* Gratis vedligeholdelse af transmissionsdele, ætsende materialeskæring er tilgængelig.
* Stabil og holdbar
* Marmorværktøjsmaskine, mindre forvrængning, høj stabilitet, anti-shock, mens der arbejdes med høj hastighed.
* Præcisionsskæring
* Bedste skæring kommer fra Schweiz RAYTOOLS laserskærehoved
* Fiberlasere
* Vedtaget med topmærke fiberlasere Kina fremstillet med god kvalitet og stabilitet.
* Præcisionsbevægelsesmekanisme
* Dobbelt lineært motordrivsystem kan forbedre skærenøjagtighed og effektivitet.

^{Konfiguration}

^Parameter

^{Arbejdsvilkår}

Maskinforslag

4.1 Maskinstativet vedtager marmorstruktur og US CNC laserskæresystem. Med integreret design gennem bearbejdning af portfræsemaskiner, så bevægelsen er nøjagtig. Lineært motordrivsystem, venligt interface og langsigtet stabilt arbejde.
Vedtaget THK Japan præcision lineær styreskinne med høj nøjagtighed, lav slid og let at samles eller udskiftes.

4. 2 laserskærehoved
BT230 (Raytools, Schweiz mærke) laserskærehoved med autofokussystem. Det kan forhindre materialeaffald i at forvrænge skæring. Beskyttelsesglas kan holde og beskytte de lave omkostninger ved de vigtige optiske dele inde i skærehovedet. Autofokussystem er velegnet til ikke-fladt metalplader. Kombineret med lasere af høj kvalitet kan BT230 bruges i vid udstrækning inden for keramik, medicinsk, halvleder og andre industrier.

4. 3 Kontrolsystem

Brug af professionel pc industriel computerdrift, grafisk interface, let at betjene, professionel skæringsstyringssoftware kan frit design en række grafik og tekst, realtidsbehandling, support CAD, CorelDraw og anden professionel kortlægningssoftware.
. Høj kvalitet industriel computerstyring
. Højeffektivt, let at betjene CNC-skæresystem
. Z-akse automatisk sporingsfunktion
CNC skærekontrolsystem
CNC skærekontrolsystem er brugen af højtydende kontrolkort, der er baseret på Windows XP Professional-udvikling, fuldt docking med CNC-kontrolsystem, derfor er realtidsstyring og softwareopgraderinger mellem maskine og laserkilde mere praktisk og hurtig.

Vigtigste funktioner i kontrolsystemet

Stabil drift, god anti-interferensevne
Hurtig hastighed i bevægelse, glat start og stop
God skæreeffekt, hurtig skærehastighed
Forbedret kapacitet til stor databehandling
Outputkontrol: understøttes enhedens enhedsoutputtilstand, understøtter enhver position til at begynde at skære, kombineret med NC og grafik to outputtilstande, kan ændres efter stopparametrene.

Software

l Engelsk version tilgængelig
l Gemme behandlingsfiler som krævet
l arbejdsbevægelse og skæretilstand
l Kan understøtte DXF, internationale G-kode NC-filer.
l Skær beregningen automatisk
l I henhold til Behandlingsbehov understøtter det at ændre skærestartposition og behandlingsretning, i mellemtiden justeres systemdynamikken for at lede ind eller lede linjepositionen.
Optimer arbejdstiden, når du importerer filerne eller manuel justering.
Delvise data, der importeres og anvendes fra gruppen, er tilgængelige
Automatisk indlejringssoftware CAM
Høj respons, høj samplingshastighed, høj transmissionshastighed, garanterer stabiliteten i servosystemet, gennem systemet kan en nøgle kalibrere sensorens arbejde.
EtherCAT BUS CNC-system (AheadTechs) kan understøtte styringen fleksibel for mere kombination af grænseflader. Støtte til forskellige tilstande af skaftstigningskompensation for at sikre maskinens nøjagtighed.
Management til behandling af dele statistik og produktionsmængde.

^{Teori skære parameter}
