automatisk bundt cnc fiber laser skæremaskine 3000 * 1500mm arbejdsstørrelse

automatisk bundt cnc fiber laser skæremaskine 3000 * 1500mm arbejdsstørrelse

Produktdetaljer


Certificering: CE, ISO 9000
Betalings- og forsendelsesbetingelser:
Minimum ordremængde: 1 SET
Pris: Forhandles
Emballeringsdetaljer: træpakke
Leveringstid: 15 - 30 arbejdsdage
Betalingsbetingelser: T / T, Western Union, MoneyGram

Detaljeret produktbeskrivelse


Produktnavn:Plade og rør Fiberlaser-skæremaskineLasertype:Fiberlaser
Laserkraft:800w / 1000w / 2000W / 4000WGaranti:12 måneder
Service efter salg:Ingeniørservice i udlandetVægt:3000 kg
Kontrol software:CypcutCNC eller ikke:JA
Anvendeligt materiale:Metalrør og metalpladeStrømforsyning:AC380V ± 5% 50 / 60Hz (3 fase)

Produktbeskrivelse


Rørlaserskæremaskine P2060A Vigtigste funktioner
Rise Laser-rørlaserskæremaskine P2060A vedtager mest sofistikerede fiberlaser N-lys / IPG, der kombinerer selvdesignende Gantry CNC-maskine og svejsekrop med høj styrke. Efter højtemperaturglødning og præcisionsbearbejdning med stor CNC-fræsemaskine har den god stivhed og stabilitet med importeret høj præcision og høj hastighed, lineært styredrev, højhastigheds servomotor. Aluminiumstråle, avanceret varmebehandlingsproces, høj styrke, let vægt , god stivhed. Det er hovedsageligt til skæring af rør under 20 mm metal i høj hastighed og høj præcision. Fiberlaser har en række fordele, såsom høj strålekvalitet, høj lysstyrke, høje konverteringshastigheder, vedligeholdelsesfri, stabil og pålidelig drift til lave omkostninger og små størrelser osv. Luftassisteret skæring er det mest avancerede laserskæring , der er særligt velegnet til rustfrit stål, kulstofstål, legering, messing, kobber, titan og andre metalmaterialer præcisionsskæring. Det er vidt brugt i metalprodukter, cykel, metalmøbler, fitnessudstyr, sportsudstyr, landbrugsmaskiner, displayhylde, brandkontrol.

Maskinfunktioner


1. Design af dobbelt elektriske chucks og dobbelt servomotorer, anvendes til skåret rør som rundt, firkantet, rektangulært rør, ovalt rør, I-bjælke osv.
2. Pneumatisk rullende hjulunderstøttende design for at sikre drejestabiliteten under skæring.
3. Højtydende laserkilde og stabilt operativsystem, der giver den bedste skæreeffekt.
4. Maskinen ejer perfekt kølesystem, smøresystem og støvfjernelsessystem for at sikre, at det kan fungere stabilt, effektivt og holdbart.
5. Maskinen kan bruges til at skære forskellige metaller med fremragende og stabil skærekvalitet.
6. Med en specialiseret CAD / CAM automatisk programmeringssoftware og automatisk indlejringssoftware er det muligt maksimalt at spare råvarer.
7. Adgang til CNC-systemet via Ethernet-interface gør kommunikation og fjernovervågning mulig under laserskæring.

Tekniske parametre


Fiberlasereffekt: 800W, 1000W, 1500W, 2000W, 3000W 4000W (valgfrit)
Arbejdsstørrelse: 3000 * 1500 mm
X og Y positioneringsnøjagtighed: + -0,05 mm
Transmissionstilstand: import Tyskland Atlanta høj præcision gear og rack med dobbelt drivende rack fiber laser skæremaskine

Laserkraft800W 1000W 2000W 3000W
Laser kildeIPG / N-LIGHT Maxphotonics fiberlaser resonator
Rør / rørbehandling (Φ x L)Φ = 20-300mm, L = 6m, 8m, 12m (Φ = 20-300mm for option; L> 6m for option)
Rør / rør kategoriRunde, firkantede, rektangulære, ovale, talje runde osv
Drej hastighed120 omdrejninger / minut
CNC-kontrolCypcut / Tyskland PA HI8000
LaserhovedSchweiz Raytools
StrømforsyningAC380V ± 5% 50 / 60Hz (3-fase)
Samlet elektrisk strøm22kW
Position nøjagtighed± 0,03 mm / m
Gentag positionsnøjagtighed± 0.02mm
Maksimal positionshastighed70m / min
Acceleration1g
Tegning af programmeringstilstandImport af Solidworks, Pro / e, UG osv. Direkte
Maskinens vægt6.5-7.5T

Fordel ved fiberlaserskæremaskine


1. Fremragende stinkvalitet: Mindre laserprik og høj arbejdseffektivitet, høj kvalitet.
2. Høj skærehastighed: skærehastighed er 2-3 gange end den samme kraft CO2-laserskæremaskine.
3. Stabil kørsel: vedtage import af verdens bedste fiberfiberlaser, stabil ydelse, nøgeldele kan nå 100.000 timer;
4. Høj effektivitet til fotoelektrisk konvertering: Sammenlign med CO2-laserskæremaskine, fiberlaserskæremaskine har tre gange fotoelektrisk konverteringseffektivitet.
5. Lav pris: Spar energi og beskyt miljøet. Fotoelektrisk konverteringsfrekvens er op til 25-30%. Lavt elektrisk strømforbrug, det er kun ca. 20% -30% af den traditionelle CO2-laserskæremaskine.
6. Lav vedligeholdelse: fiberledningstransmission reflekterer ikke behov for linse, sparer vedligeholdelsesomkostninger;
7. Let betjening: fiberlinje transmission, ingen justering af den optiske sti.

Maskinoplysninger


Pipe Automatic Bundle Loader-funktioner
1.Automatisk bundtlæsser til mulighed, der sparer arbejdskraft og lastningstid, opnår masseproduktionsformål
2.Rundrør, rektangulært rør og andre rør kan være fuldautomatisk belastning uden menneskelig indgriben.
3. Andre rør kan halvautomatisk fodres kunstigt.
4.Max Indlæser bundt 800 * 800mm
5.Max Indlæser bundtvægt 2500 kg
6.Båndstøtterammen for nem fjernelse
7.Bundles af rør løftes automatisk
8.Automatisk adskillelse og automatisk justering
9.Robotisk armstopning og fodring nøjagtigt

Automatisk indsamlingsenhed


1. Automatisk løftestøtte, modtag rør og skrot i kurven
2. Støtte til visuel skala kan justere understøtningens diameter hurtigt i henhold til rørdiameter
3. Visuel skalajusterbar understøtnings-løfteanordning sparer fodringstid, sikrer koncentration, forhindrer rørets svingning

Løft det justerbare understøttelsessystem


Skæring af rør med forskellige diametre ved hjælp af et justerbart understøttelsessystem for hurtigt og nøjagtigt at finde koncentricitetsrør og klo for at opnå hurtig fodring, plejefødningsformål, hvilket sparer opsætningstid udskæring. Du kan hjælpe chuck-understøttelse og reducere svingrøret.

Integrationsseng


1. Som en hel plade svejset seng, hele længden på 8 meter.
2. Integrationsleje kan bedre sikre koncentration af udstyr, lodret, præcisionsinstallation hurtig og effektiv.
3. Hele strukturen er kompakt præcision.

3D brugergrænseflade


1. Intuitiv interface, bedre kompatibilitet med Solidworks, Pro / e, UG-software, praktisk og let at betjene.
2. radikale afvigelser fra den traditionelle CNC-operativsoftwarekode programmeringsstil komplekse driftsmetode.
3. Reducer operatørens krav.

Online diagnostisk funktion


CypTube har modtaget servo feedback funktion skærehoved, laser og andre komponenter, er tilgængelig online diagnosticere fejlenhed enheden.

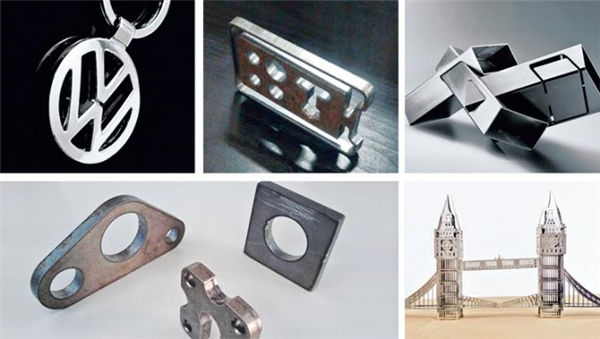

Produktansøgning


Anvendelse: Det kan skære rør, kvadratrør og forskellige specialformede rørskæring.
Diameter til rør: 20-200mm
Skærelængde: 6m / 4m osv
Skæringstykkelse med 500W fiberkilde: 3mm rustfrit stål, 6mm carbonstål, 2mm kobber, 2mm aluminium osv., 2.5mm galvaniseret plade osv.
